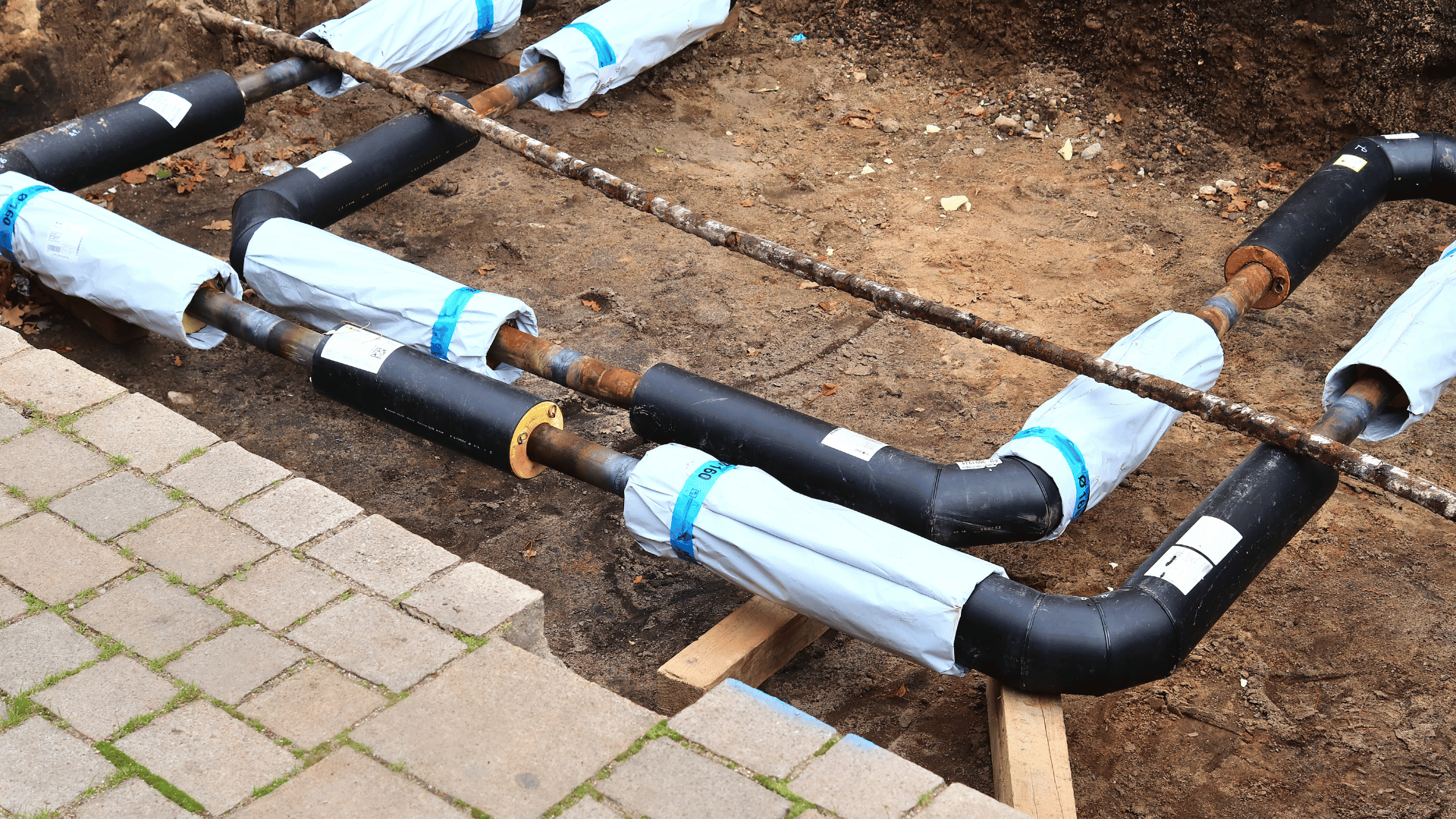

La détection de réseaux enterrés est l'ensemble des techniques géophysiques permettant de localiser précisément les canalisations et câbles souterrains avant travaux, conformément à la réglementation DT-DICT. En France, selon le portail réseaux et canalisations de l'INERIS, les endommagements de réseaux enterrés génèrent chaque année des situations dangereuses et des coûts considérables. Ce guide complet 2025 vous explique comment choisir la bonne méthode (géoradar, électromagnétisme, acoustique), respecter les normes DT-DICT et NF S70-003, et sélectionner un prestataire certifié STPAU. Vous découvrirez les coûts réels, les pièges à éviter et des retours d'expérience terrain sur des projets urbains et ruraux.
Comparatif des méthodes de détection : quelle solution pour votre projet ?
Chaque projet de travaux nécessite une approche adaptée au contexte géologique, à la nature des réseaux et aux contraintes réglementaires. Le choix de la méthode conditionne directement la précision finale et la conformité aux exigences normatives.
Électromagnétisme : réseaux métalliques uniquement, profondeur max 6 m, précision ± 30 cm, coût 400-800 €/jour. Meilleur usage : câbles électriques, gaz acier.
Géoradar (GPR) : tous matériaux, profondeur max 4 m, précision ± 10 cm, coût 1200-1800 €/jour. Meilleur usage : PVC, béton, réseaux mixtes.
Acoustique : réseaux sous pression, profondeur max 2 m, précision ± 20 cm, coût 600-1000 €/jour. Meilleur usage : fuites eau/gaz.
Sondages manuels : validation tous réseaux, profondeur 1,5 m, précision ± 5 cm, coût 80-150 €/sondage. Meilleur usage : contrôle final obligatoire.
La combinaison de plusieurs méthodes est souvent nécessaire pour atteindre la classe de précision A exigée sur les chantiers sensibles. Un projet urbain dense requiert systématiquement géoradar et électromagnétisme, complétés par sondages de validation.
Le cadre réglementaire DT-DICT : obligations et sanctions en 2025
La DT-DICT est la procédure réglementaire française obligatoire avant travaux : Déclaration de projet de Travaux (DT) par le responsable 15 jours avant, et Déclaration d'Intention de Commencement de Travaux (DICT) par l'exécutant 7 jours avant le démarrage via le téléservice DT-DICT.
Le dispositif structure l'ensemble de la démarche depuis l'arrêté du 15 février 2012 relatif aux travaux à proximité des réseaux, notamment modifié par l'arrêté du 22 décembre 2020. Tout projet de travaux à proximité de réseaux sensibles impose :
- Déclaration DT : responsable de projet, 15 jours minimum avant travaux
- Déclaration DICT : exécutant, au moins 7 jours avant démarrage
- Récépissé sous 9 jours : exploitants transmettent plans, classe de précision, recommandations
- Validité de 3 mois : renouvellement obligatoire au-delà
La réforme anti-endommagement des réseaux (décret n°2019-1147 du 8 novembre 2019) a renforcé les sanctions : amendes significatives pour personnes morales selon la gravité de l'infraction, responsabilité pénale du maître d'ouvrage en cas de manquement grave.
Classification des réseaux et investigations obligatoires
L'arrêté du 15 février 2012 distingue quatre classes de précision pour la cartographie des réseaux souterrains :
- Classe A : incertitude ≤ 40 cm, réseaux rigides récents
- Classe B : incertitude ≤ 1,5 m, majorité des réseaux
- Classe C : incertitude > 1,5 m, réseaux anciens non géoréférencés
- Classe D : absence d'information fiable
Les investigations complémentaires deviennent obligatoires en classe B pour travaux mécanisés à moins de 2 mètres, et systématiques en classes C et D. La norme NF S70-003 (version octobre 2024, disponible au catalogue des normes AFNOR) précise les méthodologies d'investigation géotechnique. Éviter les ruptures de réseaux impose une détection non destructive préalable rigoureuse.
Le maître d'ouvrage doit identifier les zones nécessitant investigations dès la phase DT. Cette obligation s'applique indépendamment de la nature des travaux : terrassement, fondations, plantations d'arbres, pose de mobilier urbain.
Certifications STPAU et AIPR obligatoires
Depuis l'entrée en vigueur de la réglementation renforcée, l'arrêté du 29 octobre 2021 relatif au STPAU impose la certification pour tous prestataires de détection. Deux dispositifs coexistent :
AIPR (Autorisation d'Intervention à Proximité des Réseaux) :
- Concepteur : bureaux d'études, maîtres d'œuvre
- Encadrant : chefs de chantier, conducteurs de travaux
- Opérateur : personnel exécutant
Certificat FNTP : géophysique appliquée, validation quinquennale obligatoire.
La validation AIPR s'obtient par examen QCM national (durée 1h30, 30 questions, seuil réussite 60%). Validité 5 ans renouvelable. Les organismes certificateurs agréés délivrent attestations individuelles nominatives.
Quelles sont les méthodes de détection de réseaux enterrés ?
Détection électromagnétique : localisation des réseaux métalliques
La détection électromagnétique est une méthode géophysique qui utilise un signal électromagnétique (512 Hz à 128 kHz) pour localiser les réseaux métalliques enterrés jusqu'à 6 mètres de profondeur. Le détecteur émet un signal qui induit un courant dans les conducteurs. L'antenne réceptrice capte le signal réémis, permettant la géolocalisation précise des réseaux.
Applications optimales :
- Câbles électriques sous gaine métallique
- Canalisations acier, fonte, cuivre pour réseaux secs et humides
- Profondeur théorique : 0 à 6 mètres
Limites identifiées :
- Inefficace sur matériaux amagnétiques (PVC, polyéthylène, grès)
- Perturbations par ferraillage béton en milieu urbain
- Précision altérée en zone dense (± 30 cm conditions défavorables)
Les matériels homologués 2025 (Radiodetection RD8200, Leica Digicat 650i) intègrent GPS RTK pour géoréférencement centimétrique, conformité NF S70-003 annexe B.
Le mode actif impose connexion directe au réseau via boîtier émetteur sur borne accessible. Le mode passif détecte les signaux rayonnés naturellement (50 Hz réseau électrique, fréquences radio). Le mode inductif génère un champ électromagnétique par balayage surface sans connexion physique.
Géoradar (GPR) : détection tous matériaux sans distinction
Le géoradar (Ground Penetrating Radar) est un appareil de détection non destructive qui émet des ondes électromagnétiques haute fréquence (100 MHz à 2,5 GHz) pour cartographier tous types de réseaux enterrés, quel que soit leur matériau, jusqu'à 4 mètres de profondeur. L'analyse du temps de parcours et de l'amplitude des réflexions sur interfaces diélectriques permet la visualisation 3D.
Avantages décisifs :
- Détection tous matériaux : PVC, béton, grès, fonte
- Investigation 0,5 à 4 mètres selon nature du sol
- Cartographie continue en déplacement (jusqu'à 5 km/h)
- Estimation diamètre canalisation (antennes ≥ 500 MHz)
Contraintes d'utilisation :
- Sols argileux saturés : atténuation forte, limite 1,5 m
- Sables ferrugineux : masquage signaux
- Interprétation complexe : formation spécialisée obligatoire
- Investissement matériel : 25 000 à 80 000 €
La norme NF P98-332-2 (mars 2023) fixe les protocoles d'acquisition : espacement profils ≤ 0,5 m, vitesse ≤ 5 km/h, fréquence échantillonnage ≥ 100 MHz.
Le choix de la fréquence conditionne le résultat : antennes basses fréquences (100-200 MHz) pour profondeur maximale et détection réseaux primaires, antennes hautes fréquences (500-2500 MHz) pour précision centimétrique et cartographie détaillée des branchements. Un projet complet nécessite souvent les deux approches complémentaires.
Techniques acoustiques et sondages destructifs et non destructifs
Détection acoustique : corrélation de bruit pour réseaux sous pression (eau potable, gaz). Capteurs piézoélectriques identifient fuites et tracent conduites par propagation vibratoire. Précision 20 cm, profondeur limitée 2 mètres. Cette méthode s'avère particulièrement efficace pour localiser les réseaux AEP en fonte ou acier, mais reste inopérante sur canalisations PVC sans pression suffisante.
Sondages de validation : investigations géotechniques finales obligatoires. Sondages non destructifs (aspiration hydrocureur) ou destructifs (pelle mécanique) permettent confirmation visuelle. La réglementation impose une validation terrain systématique avant travaux mécanisés, quelle que soit la précision des méthodes géophysiques déployées.
Les sondages à l'air comprimé constituent une alternative sécurisée : lance d'aspiration crée une cavité sans risque d'endommagement. Profondeur maximale 3 mètres, rendement 8 à 12 sondages par jour en contexte urbain standard.
Protocole opérationnel d'investigation conforme NF S70-003
Phase documentaire : collecte et analyse des plans
Collecte exhaustive obligatoire :
- Plans exploitants récépissés DT-DICT (délai légal 9 jours)
- Plans de récolement travaux récents (< 2 ans)
- Cartographies SIG cadastre, PLU, servitudes
- Archives historiques (plans minutes 19e siècle)
Analyse de cohérence : superposition SIG, identification contradictions, repérage zones incertaines classe C/D. Le Code de l'environnement - Partie réglementaire impose cette phase préparatoire sous responsabilité maître d'ouvrage.
La phase documentaire occupe 15 à 20% du temps total d'investigation. Un projet linéaire de 500 mètres en milieu urbain génère l'analyse de 20 à 40 plans exploitants différents, nécessitant géoréférencement et harmonisation des systèmes de coordonnées.
Investigation terrain : méthodologie en quatre étapes
Étape 1 - Reconnaissance visuelle : affleurements, regards, tampons, bornes. Relevé GPS différentiel (précision ± 2 cm) conformément NF P98-332-3. Cette phase identifie 60 à 70% des réseaux avant toute détection géophysique.
Étape 2 - Détection électromagnétique : balayage méthodique grille 1 mètre, marquage peinture normalisée (rouge : électricité, jaune : gaz, bleu : eau, vert : télécom). Fiche contradictoire exploitant. Les réseaux métalliques sont tracés en continu, avec relevé de profondeur tous les 10 mètres.
Étape 3 - Géoradar systématique : profils longitudinaux espace 0,5 m, transversaux tous les 5 m. Enregistrement numérique horodaté géoréférencé. Traitement logiciel sous 48h. Les radargrammes bruts font l'objet d'un filtrage (suppression bruit, correction topographique, migration) avant interprétation.
Étape 4 - Sondages validation : découverte première nappe ou 1,5 m si absence. Pelle manuelle ou aspiration selon contexte. Photographie systématique, relevé altimétrique NGF, mesure diamètre et nature exacte. La densité de sondages varie selon la complexité : 1 sondage pour 50 mètres linéaires en zone simple, 1 pour 20 mètres en zone dense multi-réseaux.
Livrables : plan géoréférencé et traçabilité réglementaire
Plan de synthèse géoréférencé : format DWG et PDF, système Lambert 93, altimétrie NGF-IGN69. Attributs par tronçon :
- Nature réseau (fluide, énergie, télécom)
- Matériau canalisation
- Diamètre / section
- Profondeur mesurée ± incertitude
- Classe de précision atteinte (objectif A)
Rapport technique : contexte réglementaire, moyens déployés, écarts plans exploitants, recommandations. Conservation 5 ans réglementaire. Le rapport intègre systématiquement : photographies géoréférencées des sondages, radargrammes interprétés avec annotations, fichiers bruts GPS, certificats de calibration du matériel.
La traçabilité métrologique conditionne la valeur juridique du plan. Chaque appareil (GPS, géoradar, détecteur électromagnétique) doit présenter certificat d'étalonnage datant de moins de 12 mois, conforme ISO 17025.
Comment choisir un prestataire certifié pour la détection de réseaux ?
Certifications obligatoires et vérifications contractuelles
Exigences minimales 2025 :
- Certification STPAU en cours : attestation datée < 3 mois, périmètre géoradar + électromagnétisme
- AIPR niveau Encadrant minimum : chef d'équipe terrain
- Qualification FNTP : géophysique appliquée réseaux enterrés
- Assurance RC Décennale : garantie ≥ 3 M€, activité "détection réseaux" expressément mentionnée
- Assurance RC Exploitation : dommages tiers pendant investigations
L'absence d'une seule certification engage responsabilité maître d'ouvrage. La réglementation impose au donneur d'ordre de vérifier effectivement les qualifications avant signature du marché, sous peine de sanctions administratives.
Le maître d'ouvrage doit exiger les documents suivants : copie certification STPAU avec numéro d'agrément organisme certificateur, attestations AIPR nominatives de l'équipe affectée au projet, attestations d'assurance en cours de validité mentionnant plafonds de garantie, références de projets similaires avec coordonnées des maîtres d'ouvrage.
Parc matériel et méthodologie exigibles
Équipements obligatoires :
- Détecteurs électromagnétiques multifonctions (≥ 5 fréquences actives)
- Géoradar bi-antenne (100-200 MHz + 500-1000 MHz)
- GPS RTK réseau permanent (Teria, Orpheon) précision ± 2 cm
- Logiciels traitement GPR sous licence
Proposition technique attendue :
- Programme investigations détaillé par phase
- Moyens humains (qualification nominative AIPR)
- Planning réaliste (minimum 2 jours pour 500 m zone dense)
- Protocole contradictoire exploitants
- Gestion imprévus (découvertes inattendues)
Références vérifiables : exiger 3 chantiers similaires, contacts collectivités territoriales, rapports anonymisés. Un prestataire sérieux transmet spontanément ses références les plus représentatives avec autorisation de contact des donneurs d'ordre.
La visite du parc matériel constitue un critère discriminant. Les équipements obsolètes (antérieurs à 2015) ne permettent pas d'atteindre la précision centimétrique exigée pour classification A. Le renouvellement matériel s'impose tous les 5 à 7 ans pour maintenir performances optimales.
Coûts réels et grille tarifaire 2025
Coût moyen 2025 : entre 1 200 et 1 800 € par jour pour une détection complète (géoradar + électromagnétisme), soit environ 120 à 150 € par mètre linéaire en zone urbaine complexe.
Tarification détaillée marché français :
- Détection électromagnétique seule : 400-800 €/jour (équipe 2 personnes)
- Géoradar + électromagnétisme : 1200-1800 €/jour
- Investigation complète NF S70-003 : 1500-2500 €/jour
- Sondages mécaniques : 80-150 € / sondage (hors évacuation)
- Plan géoréférencement SIG : 600-1200 € forfait
- Rapport technique et livrables : 800-1500 € forfait
Méfiance prestations low-cost (< 800 €/jour) : risque non-conformité réglementaire, matériel obsolète, absence certification. Un tarif anormalement bas dissimule généralement des lacunes techniques ou assurantielles incompatibles avec les exigences réglementaires.
Les coûts cachés pèsent lourd : un endommagement de réseau gaz génère 15 000 à 50 000 € de frais (réparation urgente, mise en sécurité, arrêt chantier). La détection rigoureuse représente 2 à 3% du coût global du projet, mais prévient 95% des sinistres.
Questions fréquentes sur la détection de réseaux enterrés
Le géoradar peut-il détecter les canalisations en PVC ?
Oui, le géoradar (GPR) détecte tous matériaux sans distinction, y compris PVC, polyéthylène et grès. Contrairement à la détection électromagnétique limitée aux réseaux métalliques, le géoradar analyse les interfaces diélectriques, ce qui permet de localiser les canalisations non conductrices jusqu'à 4 mètres de profondeur selon la nature du sol. Les antennes haute fréquence (≥ 500 MHz) distinguent les canalisations PVC de diamètre ≥ 100 mm avec précision centimétrique.
Quelle est la profondeur maximale de détection des réseaux enterrés ?
La profondeur maximale varie selon la méthode : 6 mètres pour la détection électromagnétique sur réseaux métalliques, 4 mètres pour le géoradar en conditions optimales, 2 mètres pour la détection acoustique. En sols argileux saturés, la profondeur du géoradar se limite à 1,5 mètre. Les sondages manuels descendent jusqu'à 1,5 mètre réglementairement. La nature du sol conditionne directement les performances : sols sableux secs optimaux pour géoradar, sols conducteurs (argiles) favorables à l'électromagnétisme.
La détection de réseaux est-elle obligatoire avant travaux ?
Oui, la réglementation DT-DICT impose des investigations complémentaires obligatoires pour tous réseaux classe B (incertitude ≤ 1,5 m) lorsque les travaux mécanisés se situent à moins de 2 mètres, et systématiques pour classes C et D. Le décret n°2019-1147 sanctionne le non-respect selon la gravité de l'infraction. L'obligation s'applique indépendamment de la taille du projet : un simple branchement nécessite les mêmes précautions qu'un grand chantier linéaire.
Combien coûte une détection de réseaux pour un chantier de 500 mètres ?
Pour 500 mètres linéaires en zone urbaine dense, comptez entre 50 000 et 75 000 € (investigation complète conforme NF S70-003). Ce budget inclut : détection électromagnétique + géoradar (5 à 7 jours), sondages validation (10 à 15 unités), plan géoréférencé SIG, rapport technique. En zone rurale simple avec faible densité de réseaux, le coût descend à 30 000-40 000 €. Les variations tarifaires dépendent du nombre de réseaux présents, de l'accessibilité et du délai d'intervention.
Quelles certifications doit avoir un prestataire de détection de réseaux ?
Le prestataire doit obligatoirement détenir : certification STPAU (Sondages et Travaux à Proximité des réseaux par Utilisation d'Appareils) depuis l'arrêté du 29 octobre 2021, AIPR niveau Encadrant minimum pour le chef d'équipe, qualification FNTP géophysique appliquée, assurance RC Décennale ≥ 3 M€ mentionnant expressément l'activité "détection réseaux enterrés". La vérification de ces documents par le maître d'ouvrage constitue une obligation réglementaire non déléguable.
Textes de référence réglementaire 2025
- Arrêté du 15 février 2012 relatif aux travaux à proximité des réseaux : classification réseaux, obligations DT-DICT
- Décret n°2019-1147 du 8 novembre 2019 : réforme anti-endommagement, sanctions
- Arrêté du 29 octobre 2021 : certification STPAU obligatoire
- Norme NF S70-003 (octobre 2024) : méthodologies investigation, disponible au catalogue AFNOR
- Norme NF P98-332-2 (mars 2023) : protocoles acquisition géoradar
- Code de l'environnement - Articles R554-27 à R554-34 : obligations maître d'ouvrage
Points clés à retenir
- La réglementation DT-DICT impose investigations complémentaires obligatoires pour réseaux classe B à moins de 2 mètres et systématiques classes C/D, sous peine sanctions réglementaires significatives selon la nature de l'infraction
- Le géoradar détecte tous matériaux sans distinction (PVC, béton, fonte) contrairement à l'électromagnétisme limité aux réseaux métalliques, mais nécessite formation spécialisée et investissement 25-80 k€ pour équipements professionnels
- La certification STPAU et AIPR sont obligatoires depuis l'entrée en vigueur de la réglementation renforcée, vérification contractuelle engage responsabilité maître d'ouvrage avec sanctions administratives pour défaut contrôle
- La norme NF S70-003 (version 2024) structure les protocoles : détection électromagnétique + géoradar + sondages validation selon densité de réseaux pour plan de récolement classe A conforme exigences
- Budget moyen 120-150 € par mètre linéaire en zone urbaine complexe, privilégier qualité sur prix pour éviter coûts cachés (endommagements moyens 15 000 à 50 000 € + arrêts chantier et responsabilités)
---
